  • 발전기 세트

    GENERATOR SET

    발전기 세트 기능

    FEATURES OF GENERATORS

    1. MCB + TERMINAL BOX


    * Arranged on the right side by default to take out load lines

    * Possible to choose the sides, either left or right,

       based on the direction

    * Designed for easy handling, maintenance, and repairs


    1. MCB + 터미널함

    * 단자대는 기본적으로 우측에 배치하여 부하선 인출

    * 방향에 따라 좌.우 선택 가능

    * 조작 및 유지보수가 편리하게 설계

    6. ALTERNATOR | 동체


    Alternator was designed to be simple and robust. Components are easily accessed for the routine maintenance, repair, and replacement. The heavy-duty alternator complies with NEMA, IEE, and ANSI Standard for temperature rise.


      동체는 온도 상승 관련 NEMA, IEE & ANSI 규정을 준수하였고,

      강력하면서도 간단하게 설계하여 정기 유지 보수

      부품 교체 접근이 용이함


    디젤 엔진 발전기

    DIESEL ENGINE GENERATORS

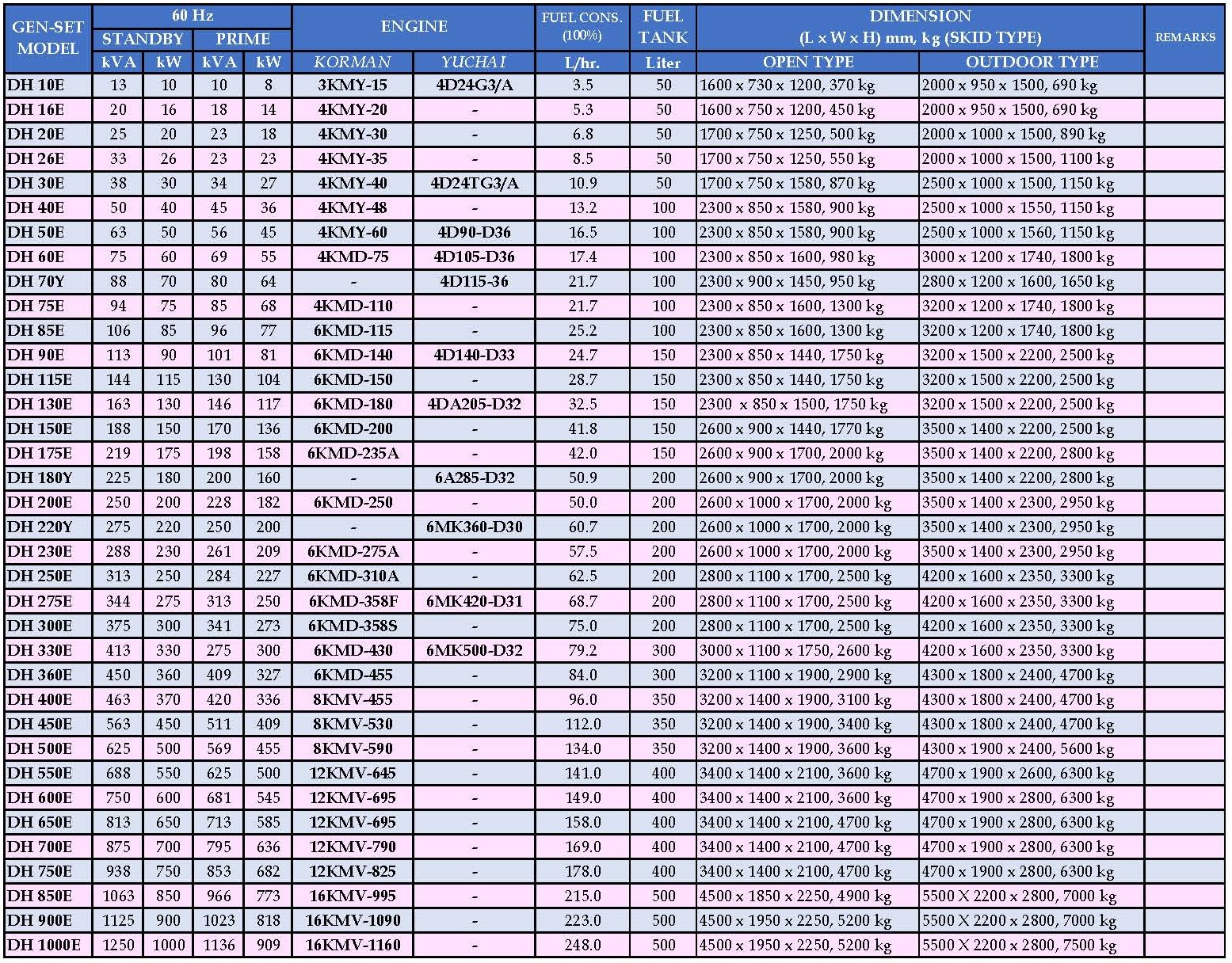

    KORMAN / ENVUS Diesel Engine Gen-sets Series

    ( 10 ~1000 kW )

    * 제품 성능 향상을 위해 사전 예고 없이 사양이 변경될 수 있습니다.

       Specifications are subject to change without prior notice

       for improving product quality.

    HYUNDAI / DOOSAN / BAUDOUIN / IVECO

    Diesel Engine Gen-sets Series

    (17 ~ 2500 kW)

    * Model: H - HYUNDAI / D - DOOSAN Infracore (DAEWOO) /

                   B - BAUDOUIN / I - IVECO (ITALY) Engine

    * When installilng quake-proof stoppers, the width of 400mm

       for gen-set pads needed to be increased

       내진 스토퍼 설치시 발전기 패드 폭 400mm를 늘려야 합니다.

    * The quantity of gen-set could be added based on a capacity

    * 제품 성능 향상을 위해 사전 예고 없이 사양이 변경될 수 있습니다.

       Specifications are subject to change without prior notice for

       improving product quality.

    GLOBAL ENGINE BRAND Gen-sets Series

    ( 800 ~ 3000 kW )

    * MODEL : C - CUMMINS / M - MTU / P - PERKINS /

                         T - CATERPILLAR / S - SCANIA Engine

     * 내진 스토퍼 설치 시 발전기 패드 폭을 400mm를 늘려야 합니다.

     * 제품 성능 향상을 위해 사전 예고 없이 사양이 변경될 수 있습니다.

       Specifications are subject to change without prior notice

        for improving performance of products.

    PARALLEL OPERATION ( 1 ~ 10 mW )

    * Possible to add quantity of gen-sets based on a capacity.

    * 용량에 따라 발전기세트 수량 추가 가능

    가스 엔진 발전기

    GAS ENGINE GENERATOR

    DOOSAN GAS Engine Gen-set Series

    ( 20 ~360 kW )

     * Low pressure : 1.5 ~ 5 psi (0.1 ~ 3.5kg/m3)

     * High pressure : 20 ~ 40 psi (1.4 ~ 2.8 kgm3)

     * 제품 성능 향상을 위해 사전 예고 없이 사양이 변경될 수 있습니다.

       Specifications are subject to change without prior notice

       for improving performance of products.

    DOOSAN BI-FUEL Engine Gen-set Series

    ( 100 ~ 600 kW )

    * FUEL CONSUMPTION RATE :

       Load (GAS / DIESEL) 15% (10:90), 30% (50:50), 50~100% (70:30)

     * 제품 성능 향상을 위해 사전 예고 없이 사양이 변경될 수 있습니다.

     * Specifications are subject to change without prior notice

        for improving performance of products.

    BI-FUEL : 디젤 엔진 외부에 장착 시 가스 연료 사용으로 비용 절감 효과

    BI-FUEL Device is to be attached to a diesel engine externally to reduce fuel costs by using gas

    * 사용 용도

    - 기존 발전기에 부가 장치를 부착하여 가스 연료 사용으로 비용 절감 효과

    - 디젤유 및 가스 연료를 동시에 사용 시

    - 생산된 가스만 사용하고 나머지는 디젤유로 계속 사용 시

    - 친환경 장비로 축산 폐수, 음식물 폐기장, 쓰레기 매립장 등 가스 연료 소진 후 디젤 엔진으로 사용


    * Usage

    - For cost reduction from using the gas as a fuel by installing additional

       device to the existing generator

    - Prefer to use both diesel and gas as fuel simultaneously

    - Prefer to use the produced gas only, and continue to use diesel

       for the rest

    - Prefer to use gas produced from livestock wastewater, food waste,

       landfill, and etc., by using the eco-friendly device, and then use diesel

       for the rest


    * 기종 선정 전 점검 사항

    - 기존 발전기 사용 시, 엔진 기종을 확인하여 혼소 가능 여부 확인

    - 가스 공급 라인 확인

    - 가스 성분 확인 후 엔진 저해 요소 제거 (수분 / 탈황)

    * Checklist prior to Selection

    - Check whether it is possible to use bi-fuel for the existing

       generator engine

    - Confirm the gas supply lines

    - Remove detrimental elements for engines, after analyzing gas

       components (moistures / desulfurization, and etc.)


    수출용 발전기

    GENERATOR SET FOR EXPORT

    Technical Data for Export


    Frequency : 50 / 60 Hz.


    Voltage :          V (Single or 3 phase)


    Check the operation load

     1. Normal Load (Motors, pumps, compressors, and etc.) :

        Check the largest load capacity

     2. Select the capacity with the extra 30 to 40% to the power

         consumption

     3. Select either #1 or 2 from the above : Fuel consumption will

         be based on the power usage


    Capacity Unit : kVA or kW

     - 100kVA X 0.8 = 80 kW

     - 80kW ÷ 0.8 = 100 kVA


    * Check wheher there is a generator room (for purchasing

       the installation materials)


    *Operating Conditions (A separate inquiry required,

       if not applicable)

     - Ambient Temperature : -10 ~ 40°C

     - Altitude : ≤ 1000m

     - Pressure : 750mmHg

     - Relative Humidity : ≤ 80%

     - The place shall be well-ventilated without the dust, sand,

        vibration, contaminants, and etc.


    * Recommended Items

     - Spare parts for generators : AVR, ECU (GCU),

        ABC (battery charger), GAC, Fuse & relays, and etc.

     - Consumables (for 2000 ~ 5000 hrs.)

     - Installation materials (for indoor type)

     - Outdoor/Soundproof type (If without a generator room)

     - ATS to be purchased for emergency standby

     - Prepare for a fuel storage tank (Required to purchase

        if the quality of fuel is not good)

     - Coolant : Use purified water and anti-freeze solutions

        (Limewater not allowed)


    주파수 : 50 / 60 Hz.


    전압 :         V (단상 또는 3상)


    사용 부하 확인

     1. 사용 부하 (모터, 펌프, 콤프레셔 등) : 가장 큰 용량의 기동 부하 확인

     2. 소비 전력에 30~40% 여유 용량 산정 (가장 경제적인 용량)

     3. 1번과 2번 중 더 큰 용량으로 선정 (연료 소비는 전력 사용량에 의해 소비됨.)


    용량 표시 : kVA 또는 kW

     - 100 kVA X 0.8 = 80 kW

     - 80 kW ÷ 0.8 = 100 kVA


    발전실 확인 : 설치 자재 구입 시 편리함


    운전 조건 : 하기 조건과 상이할 경우 별도 협의 필요

     - 주위 온도 : -10~40°C

     - 고도 : 1000m 이하

     - 대기압 : 750mHg

     - 습도 : 80% 이하

     - 먼지, 모래, 진동 및 오염 물질이 없이 통풍이 원활해야 함.


    추천 품목

     - 발전기 예비품 : AVR, ECU (GCU), ABC (배터리 충전기), GAC,

       퓨즈 릴레이 등

     - 소모품 (2000~5000 시간)

     - 설치 자재 (옥내 설치 시)

     - 발전실이 없을 경우 옥외용 선택 (방음형)

     - 비상 대기용은 ATS 구입

     - 저장 탱크 준비 (연료가 좋지 않을 경우 유수분리기 구입 필수)

     - 냉각수 : 정수 및 부동액 주입 (석회수 사용 금지)


    컨트롤 판넬

    CONTROL PANEL FOR GEN-SET

    Features of Generator Control Panels

     * Remote Control : Dry Signal & Computer Program

        - Remote Monitoring by Computer Program

        - Modbus Communication : 485 Required for the long distance

           communication mode

    CONTROL PANELS BY TYPE

    - MOUNTED vs. SEPARATE (Standing alone) Type

    예비품 및 소모품

    SPARE PARTS & CONSUMABLES

    발전기 세트 기능

    FEATURES OF GENERATOR SET



    1. MCB + TERMINAL BOX



    * Arranged on the right side by default to take out load lines

    * Possible to choose the sides, either left or right, based on the direction

    * Designed for easy handling, maintenance, and repairs

    1. MCB+터미널함

    * 단자대는 기본적으로 우측에 배치하여 부하선 인출

    * 방향에 따라 좌.우 선택 가능

    조작 및 유지보수가 편리하게 설계

    6. ALTERNATOR | 동체



    Alternator was designed to be simple and robust. Components are easily accessed for the routine maintenance, repair, and replacement.

    The heavy-duty alternator complies with NEMA, IEE, and ANSI Standard for temperature rise.



    동체는 온도 상승 관련 NEMA, IEE & ANSI 규정을 준수하였고, 강력하면서도 간단한 설계로 정기 유지 보수 및 부품 교체 시 접근이 용이함.



    디젤 엔진 발전기

    DIESEL ENGINE GENERATOR SET



    대한발전기(주)는 풍부한 경험과 축적된 기술로 최고의 제품을 생산, 공급하겠습니다.

    위치 및 용도에 따른 유형별 발전기 자료를 참고하세요.

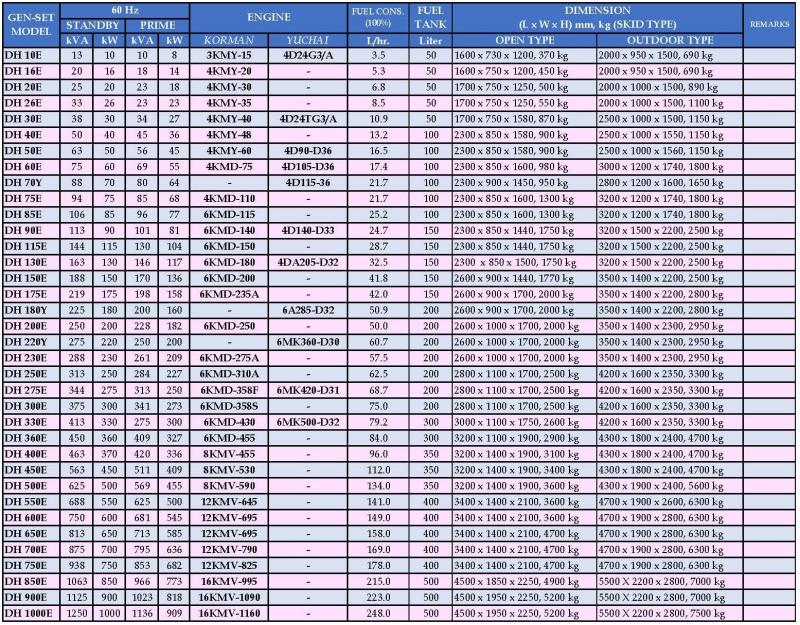

    KORMAN / ENVUS Diesel Engine Gen-set Series

    ( 10 ~ 1000kW )

     * 제품 성능 향상을 위해 사전 예고 없이 사양이 변경될 수 있습니다.

       Specifications are subject to change without prior notice for improving performance of products.

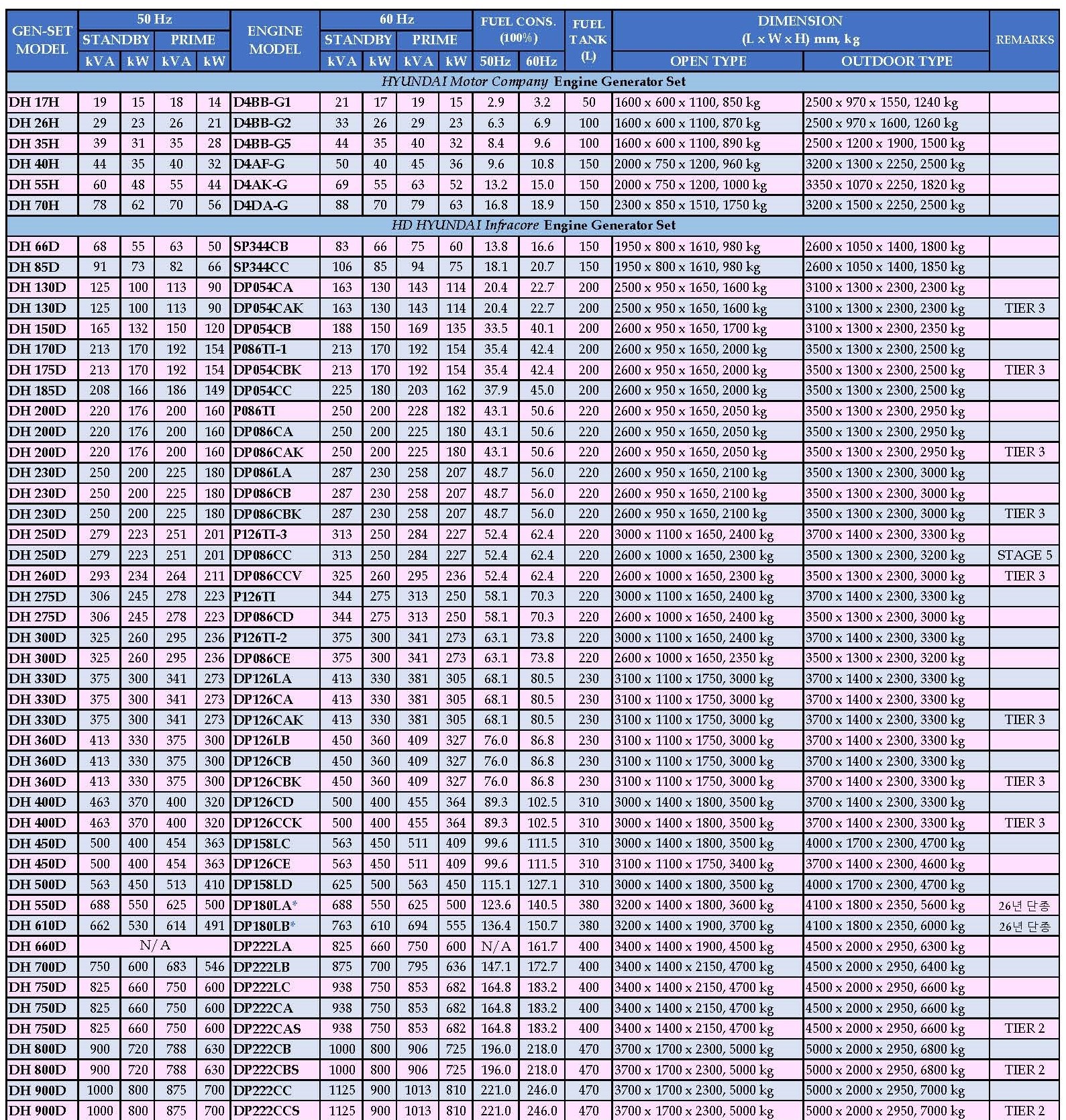

    HYUNDAI / DOOSAN(DAEWOO) / BAUDOUIN / IVECO Diesel Engine Gen-set Series

    ( 17 ~ 2500 kW)

    * Model: H - Hyundai / D - DOOSAN Infracore (DAEWOO) / B - BAUDOUIN / I - IVECO (ITALY) Engines

    * When installing quake-proof stoppers, the width of 400mm for gen-set pads needed to be increased

      내진 관련 스토퍼 설치 시 발전기 패드 폭 400mm를 늘려야 합니다.

    * The quantity of gen-set could be added based on a capacity

    * 제품 성능 향상을 위해 사전 예고 없이 사양이 변경될 수 있습니다.

       Specifications are subject to change without prior notice for improving product quality.

    GLOBAL ENGINE BRAND Gen-set Series

    ( 800 ~ 3000 kW )

     * MODEL : C - CUMMINS / M - MTU / P - PERKINS / T - CATERPILLAR / S - SCANIA Engine

     * 내진 관련 스토퍼 설치 시 발전기 패드 폭 400mm를 늘려야 합니다.

     * 제품 성능 향상을 위해 사전 예고 없이 사양이 변경될 수 있습니다.

        Specifications are subject to change without prior notice for improving performance of products.

    PARALLEL OPERATION ( 1 ~ 10 mW )

     * Possible to add quantity of gen-sets based on a capacity.

       용량에 따라 발전기세트 수량 추가 가능

    가스 엔진 발전기

    GAS ENGINE GENERATOR SET

    DOOSAN GAS Engine Gen-set Series

    ( 20 ~360 kW )

     * Low pressure : 1.5 ~ 5 psi (0.1 ~ 3.5kg/m3

     * High pressure : 20 ~ 40 psi (1.4 ~ 2.8 kgm3)

     * 제품 성능 향상을 위해 사전 예고 없이 사양이 변경될 수 있습니다.

       Specifications are subject to change without prior notice for improving performance of products.

    DOOSAN BI-FUEL Engine Gen-set Series

    ( 100 ~ 600 kW )

     * FUEL CONSUMPTION RATE : Load (GAS / DIESEL) 15% (10:90), 30% (50:50), 50~100% (70:30)

     * 제품 성능 향상을 위해 사전 예고 없이 사양이 변경될 수 있습니다.

       Specifications are subject to change without prior notice for improving performance of products.

    BI-FUEL : 디젤 엔진 외부에 장착 시 가스 연료 사용으로 비용 절감 효과

    BI-FUEL Device is to be attached to a diesel engine externally to reduce fuel costs by using gas



    * 사용 용도

    - 기존 발전기에 부가 장치를 부착하여 가스 연료 사용으로 비용 절감 효과

    - 디젤유 및 가스 연료를 동시에 사용 시

    - 생산된 가스만 사용하고 나머지는 디젤유로 계속 사용 시

    - 친환경 장비로 축산 폐수, 음식물 폐기장, 쓰레기 매립장 등 가스 연료 소진 후 디젤 엔진으로 사용



    * USAGE

    - For cost reduction from using the gas as a fuel by installing additional device to the existing generator

    - Prefer to use both diesel and gas as fuel simultaneously

    - Prefer to use the produced gas only, and continue to use diesel for the rest

    - Prefer to use gas produced from livestock wastewater, food waste, landfill, and etc., by using the eco-friendly device, and then use diesel for the rest



    * 기종 선정 전 점검 사항

    - 기존 발전기 사용 시, 엔진 기종을 확인하여 혼소 가능 여부 확인

    - 가스 공급 라인 확인

    - 가스 성분 확인 후 엔진 저해 요소 제거 (수분 / 탈황)


    * Checklist prior to Selection

    - Check whether it is possible to use bi-fuel for the existing generator engine

    - Confirm the gas supply lines

    - Remove detrimental elements for engines, after analyzing gas components (moistures / desulfurization, and etc.)

    수출용 발전기

    GENERATOR SET FOR EXPORT

    Technical Data for Export



    Frequency : 50 / 60 Hz.



    * Voltage :          V (Single or 3 phase)



    * Check the operation load

     1. Normal Load (Motors, pumps, compressors, and etc.):

        Check the largest load capacity

     2. Select the capacity with the extra 30 to 40% to the power consumption

     3. Select either #1 or 2 from the above:

         Fuel consumption will be based on the power usage



    * Capacity Unit : kVA or kW

     - 100kVA X 0.8 = 80 kW

     - 80kW ÷ 0.8 = 100 kVA



    * Check wheher there is a generator room (for purchasing the installation materials)



    *Operating Conditions (A separate inquiry required, if not applicable)

     - Ambient Temperature : -10 ~ 40°C

     - Altitude : ≤ 1000m

     - Pressure : 750mmHg

     - Relative Humidity : ≤ 80%

     - The place shall be well-ventilated without the dust, sand, vibration,

        contaminants, and etc.



    * Recommended Items

     - Spare parts for generators : AVR, ECU (GCU), ABC (battery charger), GAC,

        Fuse & relays, and etc.

     - Consumables (for 2000 ~ 5000 hrs.)

     - Installation materials (for indoor type)

     - Outdoor/Soundproof type (If without a generator room)

     - ATS to be purchased for emergency standby

     - Prepare for a fuel storage tank

       (Required to purchase if the quality of fuel is not good)

     - Coolant : Use purified water and anti-freeze solutions

       (Limewater not allowed)



    * 주파수 : 50 / 60 Hz.



    * 전압 :         V (단상 또는 3상)



    * 사용 부하 확인

     1. 사용 부하 (모터, 펌프, 콤프레셔 등) : 가장 큰 용량의 기동 부하 확인

     2. 소비 전력에 30~40% 여유 용량 산정 (가장 경제적인 용량)

     3. 1번과 2번 중 더 큰 용량으로 선정 (연료 소비는 전력 사용량에 의해 소비됨.)



    * 용량 표시 : kVA 또는 kW

     - 100 kVA X 0.8 = 80 kW

     - 80 kW ÷ 0.8 = 100 kVA



    * 발전실 확인 : 설치 자재 구입 시 편리함



    * 운전 조건 : 하기 조건과 상이할 경우 별도 협의 필요

     - 주위 온도 : -10~40°C

     - 고도 : 1000m 이하

     - 대기압 : 750mHg

     - 습도 : 80% 이하

     - 먼지, 모래, 진동 및 오염 물질이 없이 통풍이 원활해야 함.



    * 추천 품목

     - 발전기 예비품 : AVR, ECU (GCU), ABC (배터리 충전기), GAC, 퓨즈 릴레이 등

     - 소모품 (2000~5000 시간)

     - 설치 자재 (옥내 설치 시)

     - 발전실이 없을 경우 옥외용 선택 (방음형)

     - 비상 대기용은 ATS 구입

     - 저장 탱크 준비 (연료가 좋지 않을 경우 유수분리기 구입 필수)

     - 냉각수 : 정수 및 부동액 주입 (석회수 사용 금지)

    컨트롤 판넬

    CONTROL PANEL FOR GEN-SET

    Features of Generator Control Panels

     * Remote Control : Dry Signal & Computer Program

      - Remote Monitoring : Remote Monitoring by Computer Program

      - Modbus Communication (485 Required for the long distance communication mode)

    유형별 컨트롤러

    CONTROL PANELS BY TYPE

    Control Panels by Type

    - MOUNTED vs. SEPARATE (Standing alone) Type

    예비품 및 소모품

    SPARE PARTS & CONSUMABLES

    Spare Parts and Consumables

    {"google":["Libre Baskerville","Mada","Book Antiqua","serif","함초롬돋움","Cardo"],"custom":["Noto Sans KR","Nanum Square","Nanum Barun Gothic"]}{"google":["Libre Baskerville","Mada","함초롬돋움","Cardo"],"custom":["Nanum Square","Nanum Barun Gothic","Noto Sans KR"]}
    {"google":["Libre Baskerville"],"custom":["Noto Sans KR"]}
